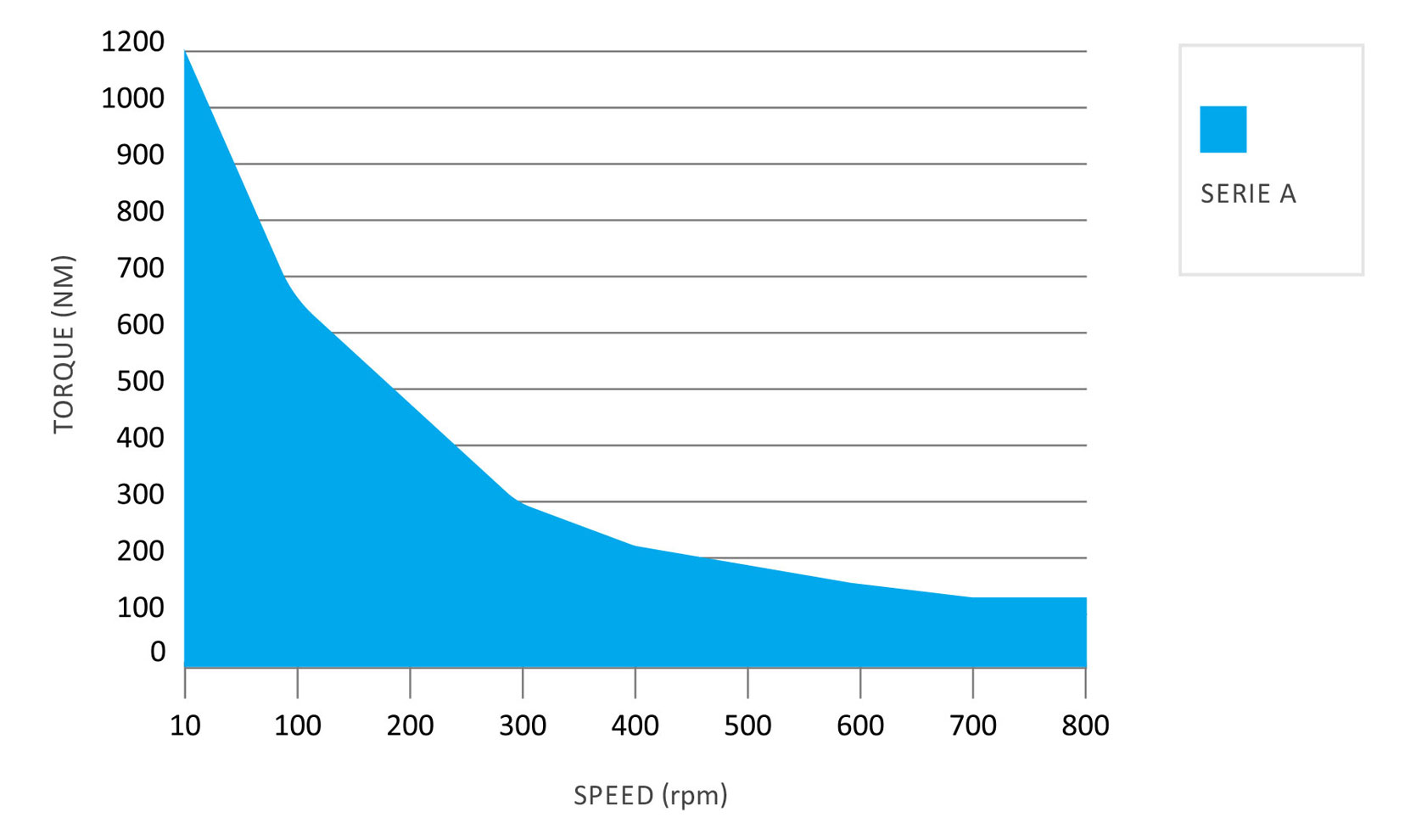

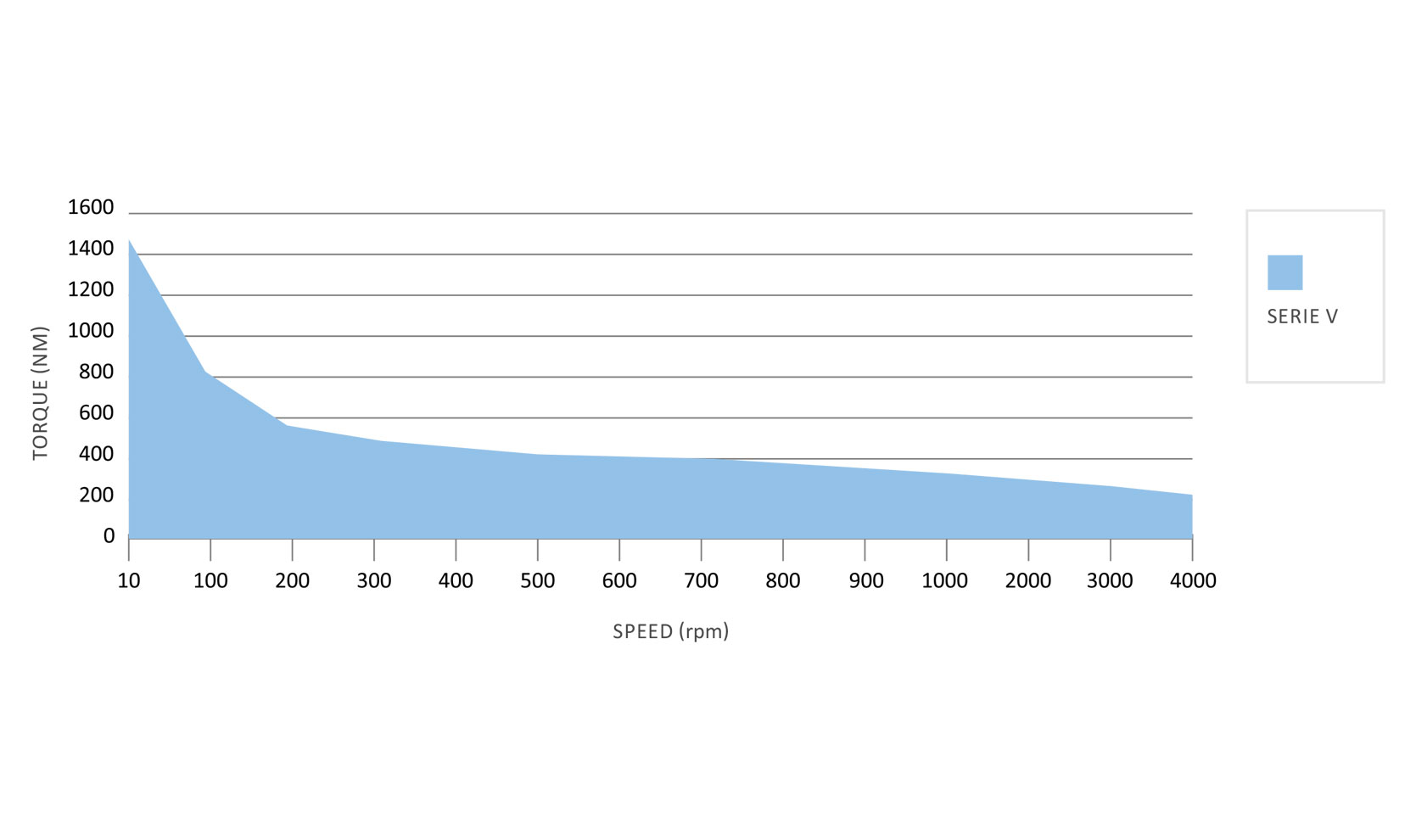

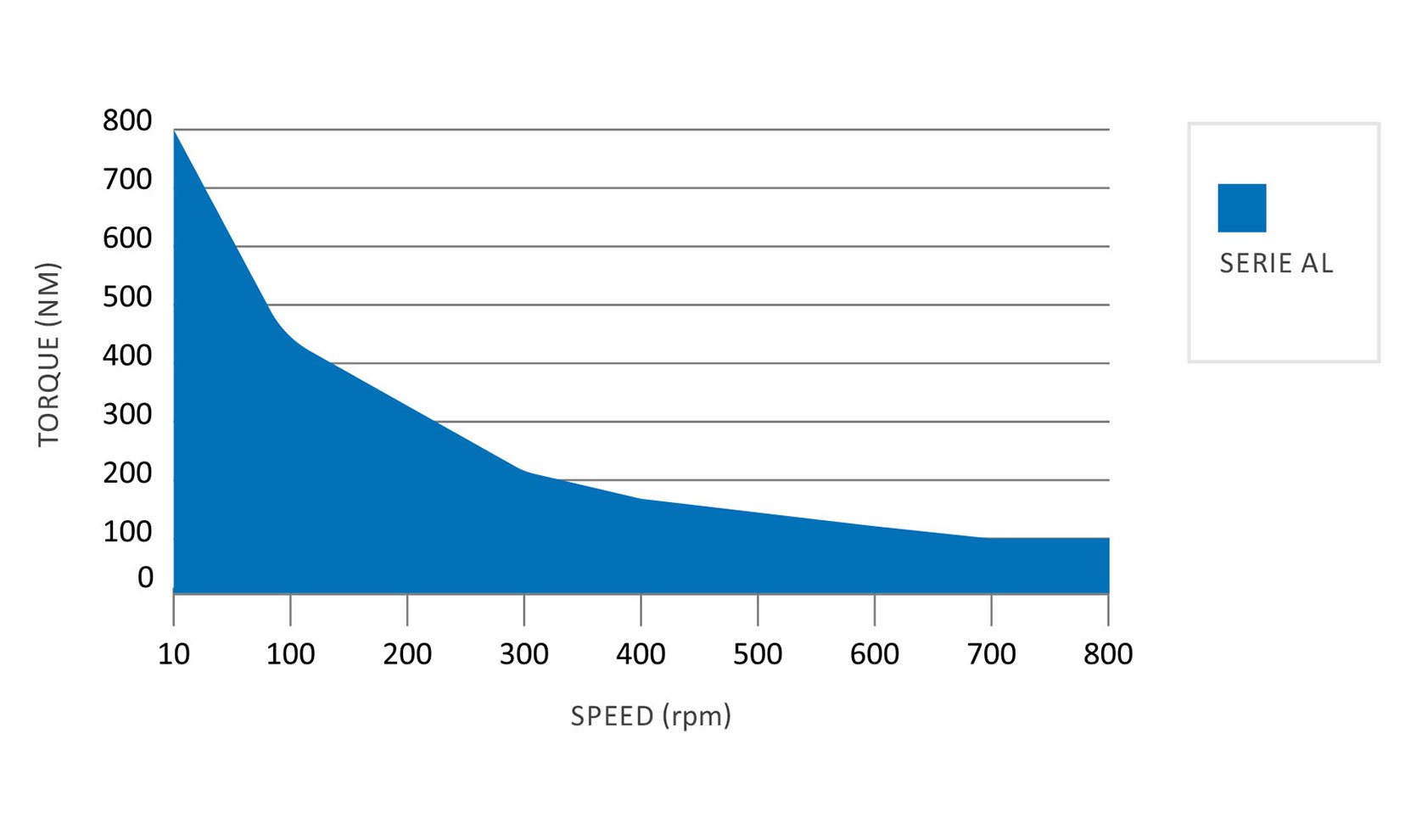

Le tabelle riportate indicano le massime coppie consentite (espresse in Nm) rilevate dopo un funzionamento prolungato con angolo di inclinazione di 10°.
Se l’angolo di inclinazione supera i 10°, i valori riportati vengono ridotti secondo i fattori di coppia sotto riportati.
Esempio: criteri di scelta del giunto adatto secondo la potenza da trasmettere, la velocità e l’angolo di inclinazione.
Siano:
la potenza P = 3 Kw
la velocità n 2000 giri/min.
angolo α 20°
Il momento torcente corrispondente è uguale a:
La coppia da trasmettere è di 14 Nm ma essendo l’angolo di 20° si dovrà scegliere un giunto di dimensioni maggiori con una coppia di trasmissione più elevata.

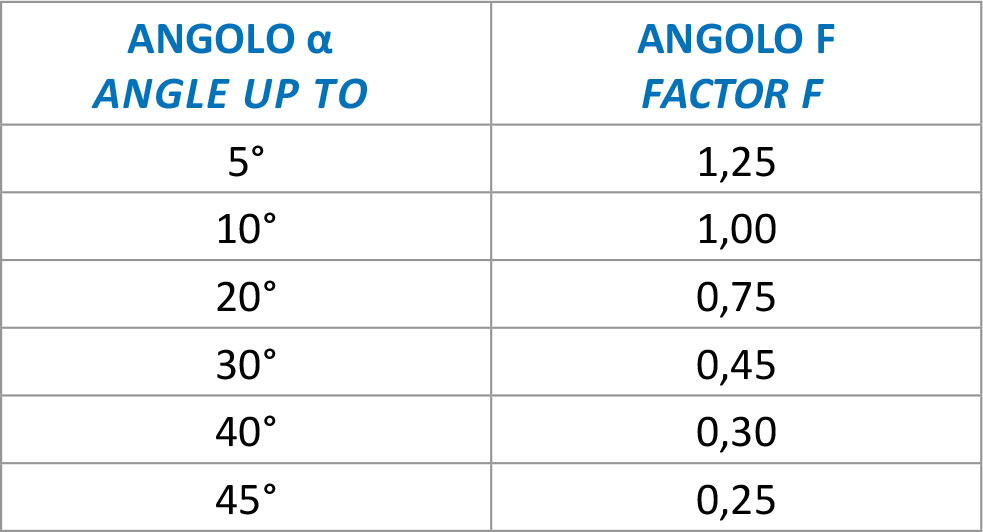

Essendo il fattore di coppia per 20° di 0,75 (come indicato dalla tabella) si divide il Mt per F.
Il giunto appropiato dovrà avere la coppia di trasmissione di 18 Nm a 2000 giri / min che secondo la tabella dei giunti con cuscinetti è il tipo 105V. Si tenga presente che 1 Kgm = 9,80665 Nm

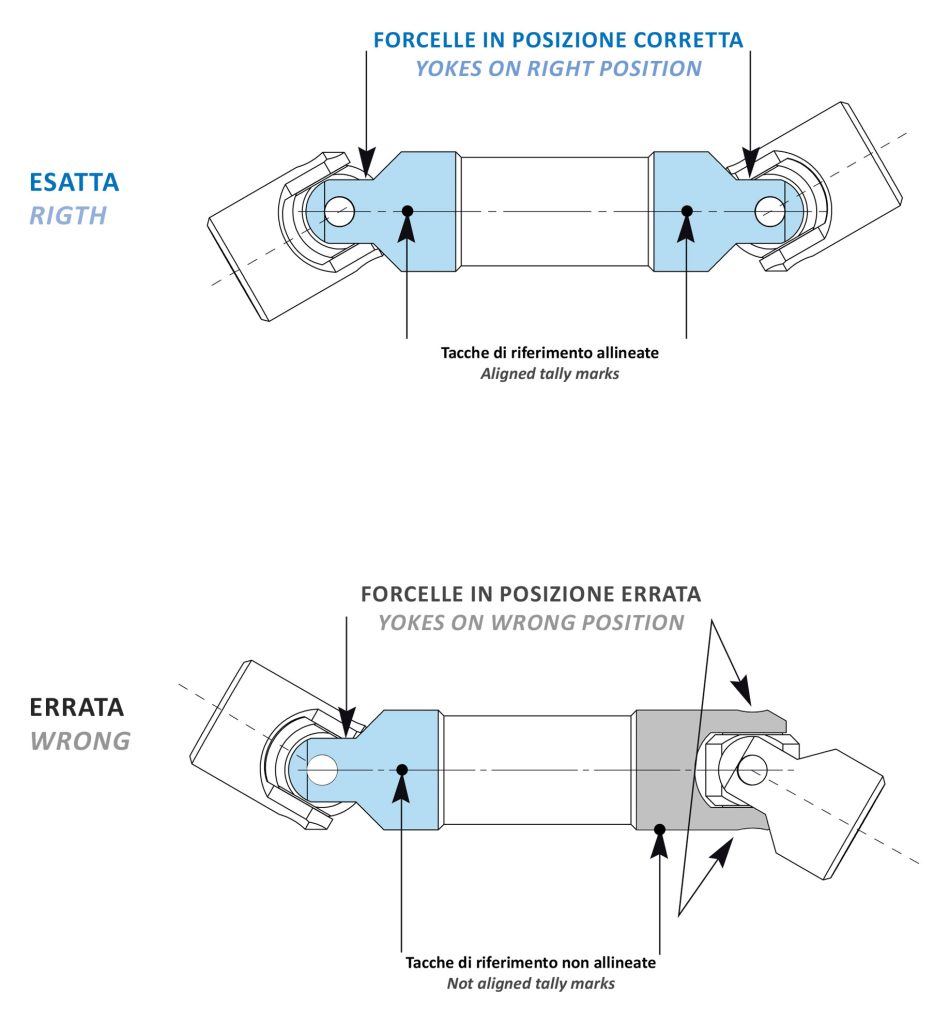

La premessa per un lavoro perfetto comporta l’osservazione scrupolosa delle seguenti regole di utilizzo:
La manutenzione dei prodotti ROTAR® è semplice e veloce, consentendo all’utilizzatore un risparmio economico ed in termini di tempo.
Per la frequenza di ingrassaggio si rimanda alle SCHEDE DEL PRODOTTO riportate nel presente catalogo.
